Plateau tournant Palette Stretch Wrapper Inline

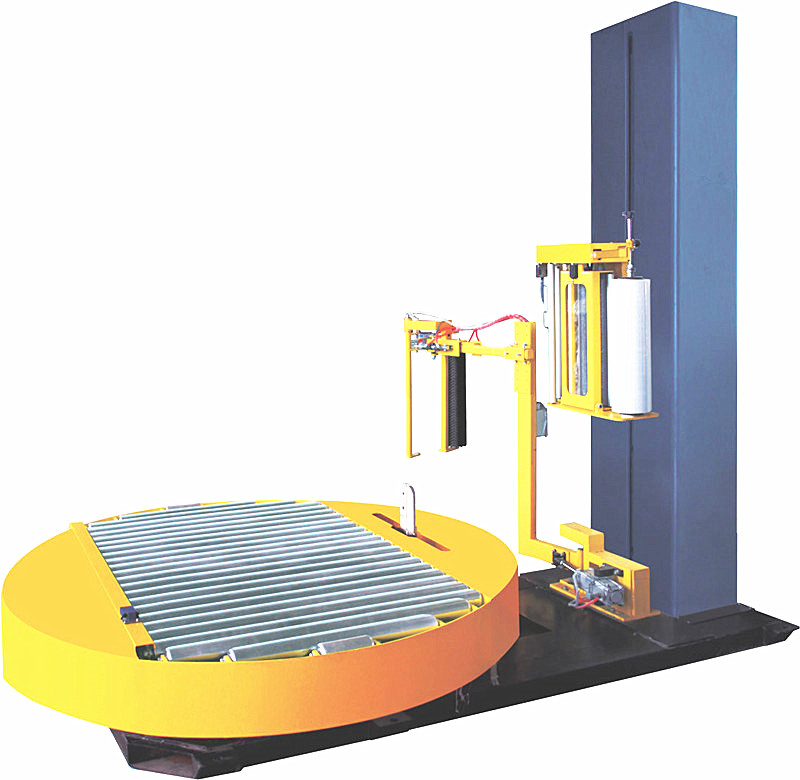

L’emballeuse automatique de palettes de plateau tournant a une pince à film automatique et une unité de coupe sur la platine. La télécommande est disponible pour une meilleure automatisation.
L’emballage automatique de la platine peut être conçu avec une platine plate ou une platine avec des rouleaux motorisés. L’emballage complet et la découpe du film sont terminés automatiquement.
L’emballeuse automatique de palettes à plateau tournant est intégrée dans le système d’emballage de palettes. Il est largement utilisé dans différentes industries comme l’alimentation et les boissons, la chimie, la construction, etc. La machine dispose d’une pince à film automatique et d’une unité de coupe sur plateau tournant. La télécommande est disponible pour une meilleure automatisation.
L’emballage automatique de la platine peut être conçu avec une platine plate ou une platine avec des rouleaux motorisés. L’emballage complet et la découpe du film sont terminés automatiquement.
Données technologiques :
Taille de charge maximale (mm) |
1000 (L)×1200(W)×2400(H)mm |
Efficacité de l’emballage |
0-35 charges / heure |
Vitesse de rotation de la platine |
3-15 tours |
Hauteur de la platine |
500mm |
Alimentation |
380V 50HZ 3Phase |
Capacité de charge maximale |
2000kgs |
Exigence d’emballage |
La hauteur du fond d’emballage (début / fin) peut être réglable à partir de 90 mm |
Ambiance de travail |
Intérieur, température normale |
Platine |
Diamètre: 1800mm |
Hauteur du mât |
3300mm (à concevoir) |
Matériau d’emballage
Utilité:
Air comprimé
Pression: 0.5-0.6 MPa
Point de rosée: +2-+10°C (7bar, +2-+10°C)
Consommation d’air: 1000ml / min
Portée de l’offre
Platine tournante 1set
Diamètre de la platine: 1800mm
Hauteur de la platine: 500mm du sol
Diamètre du rouleau: 76mm, galvanisé
Distance centrale entre les rouleaux: 119mm
Entraînement par roulement à lame, moteur: SEW
(Les images ci-dessus sont une référence pour les dents extérieures portant des lames)
Mât avec chariot de film 1 set
Chariot de film de type porte ouverte, pré-étirement jusqu’à 250% (1m à 3,5m)
Entraînement de levage de chariot de film: entraînement en chaîne, bonne stabilité et haute fiabilité
Réducteur de conduite: réducteur à vis sans fin
Chariot de film de type porte ouverte
Chariot de film et moteur de livraison de film: marque SEW; puissance: 0.37kw
Dispositif d’alimentation et de découpe de film 1set
Lors de la finition de l’emballage étirable, le film sera coupé et serré automatiquement.
Lorsque la queue du film est libérée de la pince, le tireur d’air soufflera la queue du film vers le haut, puis la queue du film sera enveloppée par un film étirable et la maintiendra bien avec la palette pour s’assurer qu’aucune queue de film n’est produite.
La découpe thermofusible du film adopte un fil chauffant électrique pour couper le film.
Après la découpe du film, le pinceau passe sur la queue du film pour le rendre lisse.
Système de contrôle 1set
Système de contrôle PLC avec écran tactile, 8 jeux de paramètres disponibles
Couper le film automatiquement une fois l’emballage terminé
Contrôle de la tension du film réglable; Vitesse de montée / descente du chariot réglable
Alarme lumineuse de la tour de sécurité
Bouton E-Stop, relais, interrupteur ON/OFF verrouillable inclus pour désactiver toute forme d’énergie
Ajoutez un sélecteur wrap/no wrap sur l’armoire pour le contournement de la palette.
