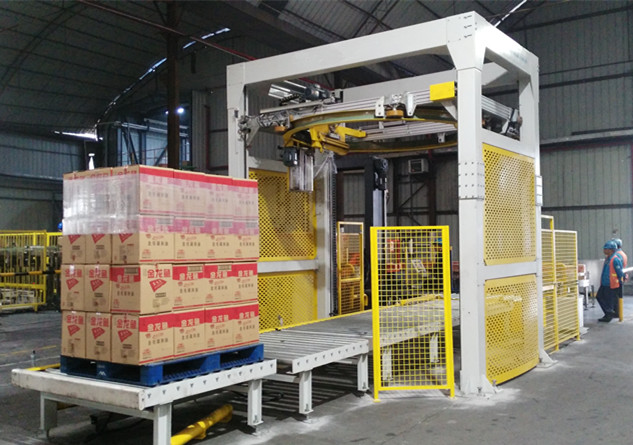

Orbital Ring Pallet Stretch Wrapper

L’emballage de palette à anneau rotatif a un grand anneau pour transporter le chariot de film tourne autour de la palette. Le chariot de film tourne à très grande vitesse et avec un mouvement très fluide. C’est l’équipement idéal pour la ligne de production à grande vitesse.

L’emballage est étanche à la poussière, à l’humidité, à moindre coût d’emballage, améliore l’efficacité de l’emballage et réduit les pertes de produits pendant le transport.

Données technologiques :

Pièces d’entraînement à anneau rotatif
Contrôle de la fréquence du moteur avec frein;
Puissance: 1.5kw;
Vitesse de l’anneau rotatif réglable avec onduleur, avec frein.

Pièces de levage à anneau rotatif
Levage de bague rotative avec courroie, qui a une grande stabilité et une grande fiabilité;
Élévateur à anneau rotatif avec dispositif de protection anti-chute;
Puissance du moteur: 3kw

Cadre de machine
Le cadre est une structure en acier à tube carré à quatre colonnes à portique, le matériau est Q235

La partie relevable du cadre est équipée d’un support de transmission
L’unité de levage de l’anneau rotatif est fixée sur le cadre du bras rotatif par l’anneau pivotant

Pièces de chariot de film
Installer un capteur de hauteur sur le chariot de film pour détecter automatiquement la hauteur des marchandises;

Moteur à courant alternatif pour film pré-étirement, puissance: 0.55kw;
Le rapport d’étirement du chariot de film est de 1:2,5 (150%) et la vitesse d’alimentation du film est réglable.
Mécanisme d’asservissement du chariot de film

Le bras de danse du film d’alimentation du chariot de film en rotation et l’interrupteur de proximité contrôlent le démarrage et l’arrêt du moteur d’alimentation du film pour assurer le suivi de l’alimentation du film.

Contrôle analogique de la vitesse de livraison du film.

Undispositif d’alimentation et de découpe de film umatique
Une fois l’emballage terminé, coupez automatiquement le film et maintenez la queue du film

Lorsque la pince de film libère la tête de film, le dispositif de film de coupe et d’alimentation souffle automatiquement la tête de film et l’enveloppe dans la palette pour s’assurer qu’aucune queue de film;

Après la découpe du film avec du fil, l’unité d’essuyage essuie la queue du film sur la palette pour une efficacité de travail élevée.

Dispositifde protection S afety
Les pièces du cadre de la machine ont un dispositif de sécurité et une clôture de protection, la serrure de porte des verrouillages de protection avec équipement. Lorsque la porte de sécurité est ouverte, l’équipement cesse de fonctionner.
Taille de la clôture de protection: L3900mm * W3640mm (sous réserve des dessins)
La conception de la porte est basée sur la position de la disposition

Serrure de portail avec interrupteur enfichable
Main performance

Le système de contrôle PLC de Siemens, les couches d’emballage, les cycles d’emballage et l’emballage supérieur peuvent être réglés à l’écran;

Unité automatique de livraison de film, de découpe et de soudage avec commande pneumatique;

Photo eye détectera automatiquement la hauteur et la longueur de la palette.

Fonction d’enveloppement de renforcement principale pour l’option;

La bague rotative doit être positionnée avec précision, l’onduleur de vitesse de la bague rotative réglable;

Élévateur à anneau rotatif avec courroie pour un fonctionnement régulier, dispositif anti-plein installé pour la sécurité;

Rotation de la tête de film avec anneau, contrôle analogique pour une vitesse de livraison de film flexible;

Chariot de conduite pour fournir de l’énergie pour le pré-étirement du film, de bonnes performances lors de la course pour économiser le matériau d’emballage;

Branchez entre l’armoire de commande principale et l’emballage pour faciliter l’installation et la maintenance.
