Applicateur d’angle dans Arm Wrapper
C’est le meilleur choix pour la palette avec du carton ondulé. L’emballage peut être placé sur la partie supérieure de la palette, en laissant le fond non emballé pour économiser du temps et de l’argent.
L’emballage est étanche à la poussière, à l’humidité, à moindre coût d’emballage, améliore l’efficacité de l’emballage et réduit les pertes de produits pendant le transport.

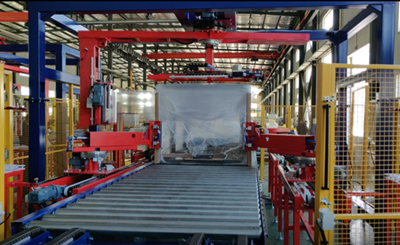

L’emballeuse extensible rotative à bras avec applicateur d’angle en papier a une unité de coupe et de serrage de film sur le dessus de la palette. L’unité de coupe a appuyé sur la palette en tant qu’unité de presse supérieure pour tenir la palette lors de l’emballage.
C’est le meilleur choix pour la palette avec du carton ondulé. L’emballage peut être placé sur la partie supérieure de la palette, en laissant le fond non emballé pour économiser du temps et de l’argent.
L’emballage est étanche à la poussière, à l’humidité, à moindre coût d’emballage, améliore l’efficacité de l’emballage et réduit les pertes de produits pendant le transport.
Données technologiques :
Taille de charge maximale (mm) |
1200 (L)×1200(W) ×1600(H)mm |
Hauteur du convoyeur |
500mm |
Efficacité de l’emballage |
0-40 charges / heure |
Vitesse du bras rotatif |
0-15 tours |
Alimentation |
2.5 KW 380V 50HZ 3Phase |
Capacité de charge maximale |
2000kgs, selon le convoyeur |
Exigence d’emballage |
Emballage inférieur à partir des 2/3 de la palette, emballage supérieur 15 cm plus haut que la hauteur de la palette |
Ambiance de travail |
Intérieur, température normale |
Matériau d’emballage:
Utilité:
Air comprimé
Pression: 0.5-0.7 MPa
Point de rosée: +2-+10°C (7bar, +2-+10°C)
Filtre: 40 μm
Qualité de l’air : air sans huile et sans eau
Consommation d’air: 1000ml / min
Alimentation: 380V (+/- 10%)/3phase/50Hz (+/- 1Hz)
Puissance installée: ≈2.5kw
Portée de l’offre
Cadre principal de la machine 1set
Cadre de type portique, en tube d’acier carré, matériau: acier Q235
La base du moteur d’entraînement est installée sur le cadre
Les bras rotatifs sont fixés sur le cadre de connexion avec un roulement à lame
Taille du cadre: (à confirmer par dessin)
Dispositif d’entraînement pour bras rotatif 1set
Moteur de contrôle de fréquence avec frein, puissance nominale: 1.5KW
Vitesse du bras rotatif: n = 15 tr / min (moteur de fréquence avec frein)
Deux limites de position équipées sur deux extrémités du bras rotatif
Chariot de film 1 set
Chariot de film pré-étirable de type porte ouverte, rapport d’étirement 200% (1m à 3m)
Entraînement de levage de chariot de film: entraînement en chaîne, bonne stabilité et haute fiabilité
Réducteur de conduite: réducteur à vis sans fin
Puissance du moteur: 0.37kw
Dispositif de livraison de transport de film 1set
L’interrupteur photoélectrique est installé sur le chariot de film, détecte automatiquement la hauteur de la palette
Moteur d’entraînement: moteur AC, vitesse réglable
Puissance nominale du moteur d’entraînement de livraison de film: 0.37KW
Mécanisme de suivi de la livraison du film
La livraison du film suivant la rotation du bras rotatif, l’interrupteur de proximité contrôle le démarrage/arrêt du moteur de livraison de film pour suivre le bras rotatif
Dispositif d’alimentation et de découpe automatique de film 1set
Lors de la finition de l’emballage étirable, le film sera coupé et serré automatiquement.
Lorsque la queue du film est libérée de la pince, le tireur d’air soufflera la queue du film vers le haut, puis la queue du film sera enveloppée par un film étirable et la maintiendra bien avec la palette pour s’assurer qu’aucune queue de film n’est produite.
La découpe thermofusible du film adopte un fil chauffant électrique pour couper le film.
Une fois le film coupé, le scellant à chaud scelle automatiquement la queue du film pour s’assurer qu’aucune queue de film ne sort.
Applicateur de coin papier 4sets
L’applicateur peut détecter la position de la palette, puis ajuster la position de l’installation. Le centre de travail doit être le même que l’emballage.
Détecte automatiquement la quantité de carton et alarme en cas de manque de matériau, de sorte que les cartons peuvent être alimentés manuellement;
Le carton doit être au même niveau sans angle;
Magasin de coin papier 2pcs pour chaque applicateur, alimentez le carton verticalement;
L’appareil doit être connecté à l’enveloppe principale afin que l’ensemble du système fonctionne automatiquement;
L’acheteur doit fournir les spécifications exactes du carton pour confirmation. Le positionnement du carton doit être basé sur le résultat net du tableau.
Spécification du carton
Dimension du coin du papier: W50mm×conomie5mm;
Hauteur du coin du papier: ≤1500mm;
Angle: 90±1 °
Système de commande pneumatique 1set
Source d’air requise: l’air comprimé doit être fourni par l’utilisateur final à l’entrée de la vanne d’arrêt.
Le vérin pneumatique est commandé par un boîtier de commande.
Dispositif de verrouillage de sécurité 1set
Démarrage du bras rotatif et du convoyeur
La clôture de sécurité a pour fonction de coupure de courant lorsque la porte est ouverte. (Pour l’option de clôture de sauvegarde)
Système de commande électrique 1set
Système de contrôle PLC, les couches d’emballage, les cycles d’emballage et le temps d’emballage supérieur.
8 programmes peuvent être configurés dans le système PLC pour différentes options d’emballage.
La commande de sécurité peut être ajoutée sur le programme de contrôle, ajouter un module d’extension PLC pour assurer la sécurité de la machine.
Le paramètre de fonctionnement peut être réglé sur l’écran tactile Siemens, plus pratique pour l’utilisation.
L’œil photo détectera automatiquement la hauteur de la palette.
Roulement pivotant entraînant le bras rotatif, positionnement de haute précision.
La vitesse d’entraînement du bras rotatif, du convoyeur à rouleaux, du levage du chariot de film est réglable individuellement, la vitesse de livraison du film est également réglable, alarme équipée pour la rupture du film.
La machine d’emballage est alimentée par une fonction de commutation pause / manuelle / automatique, afin d’assurer un meilleur fonctionnement.
La machine est équipée d’un voyant d’avertissement.
La machine est équipée d’une interface Ethernet, utilisée pour la sortie des informations connexes de la machine d’emballage (y compris la quantité de production, l’efficacité mécanique, les informations de défaut, etc.)
