Distributeur de feuille supérieure avec enveloppe de bras

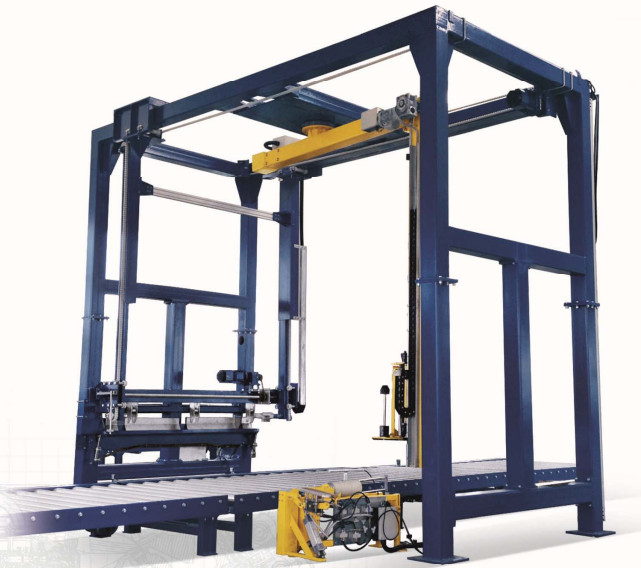

Emballeuse rotative à bras avec distributeur de feuilles pour utiliser la feuille supérieure sur la palette. la palette est enveloppée sur cinq facettes pour une meilleure étanchéité à l’eau et à la saleté. L’emballage à bras avec distributeur de feuille supérieure est une grande préférence pour les charges de palettes qui souhaitent un stockage à long terme ou un transport sur de longues distances. en particulier pour les lignes de production à grande vitesse.

Le distributeur de feuilles peut insérer des feuilles de film à l’intérieur des couches lors de la palettisation. pour une meilleure protection des charges de palettes.

Données technologiques :

Matériau d’emballage:

Utilité:

Air comprimé

Pression:            0.5-0.7 MPa

Point de rosée:          +2-+10°C  (7bar, +2-+10°C)

Filtre:              40 μm

Qualité de l’air :         air sans huile et sans  eau

Consommation d’air:    1000ml / min

Alimentation:       380V (+/- 10%)/3phase/50Hz (+/- 1Hz)

Puissance installée:      ≈2.5kw

Portée de l’offre

Cadre principal                                     de la machine 1set

Cadre de type portique, en tube d’acier carré, matériau: acier Q235

La base du moteur d’entraînement est installée sur le cadre

Les bras rotatifs sont fixés sur le cadre de connexion avec un roulement à lame

Taille du cadre: (à confirmer par dessin)

Dispositif d’entraînement pour bras                                rotatif 1set

Moteur de contrôle de fréquence avec frein, puissance nominale: 1.5KW

Vitesse du bras rotatif: n = 15 tr / min (moteur de fréquence avec frein)

Deux limites de position équipées sur deux extrémités du bras rotatif

Chariot de film                                              1 set

Chariot de film pré-étirable de type porte ouverte, rapport d’étirement 200% (1m à 3m)

Entraînement de levage de chariot de film: entraînement en chaîne, bonne stabilité et haute fiabilité

Réducteur de conduite: réducteur à vis sans fin

Puissance du moteur: 0.37kw

Dispositif de livraison de transport de                                 film 1set

L’interrupteur photoélectrique est installé sur le chariot de film, détecte automatiquement la hauteur de la palette

Moteur d’entraînement: moteur AC, vitesse réglable

Puissance nominale du moteur d’entraînement de livraison de film: 0.37KW

Mécanisme de suivi de la livraison du film

La livraison du film suivant la rotation du bras rotatif, l’interrupteur de proximité contrôle le démarrage/arrêt du moteur de livraison de film pour suivre le bras rotatif

Dispositif                         d’alimentation et de découpe automatique de film 1set

Lors de la finition de l’emballage étirable, le film sera coupé et serré automatiquement.

Lorsque la queue du film est libérée de la pince, le tireur d’air soufflera la queue du film vers le haut, puis la queue du film sera enveloppée par un film étirable et la maintiendra bien avec la palette pour s’assurer qu’aucune queue de film n’est produite.

La découpe thermofusible du film adopte un fil chauffant électrique pour couper le film.

Une fois le film coupé, le scellant à chaud scelle automatiquement la queue du film pour s’assurer qu’aucune queue de film ne sort.

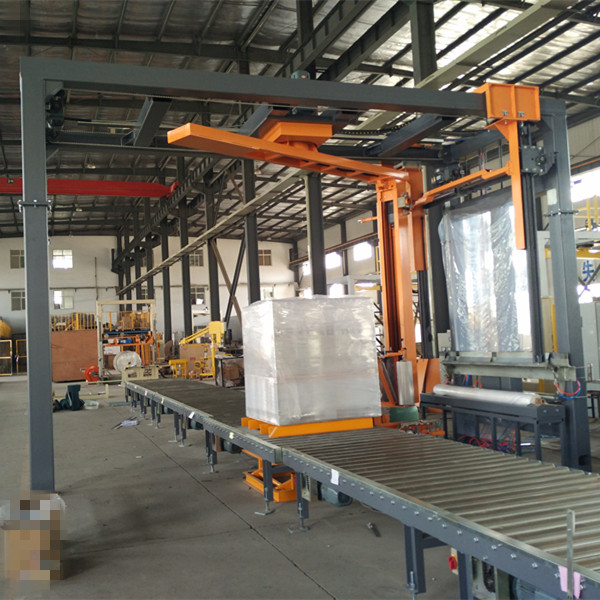

Unité                                     de distribution de feuilles 1set

Longueur de la feuille supérieure: réglable en fonction de la palette (normalement 1200mm + 2 * 300mm)

Vitesse de livraison de la feuille: 9.5m / min

Vitesse de déplacement du cadre d’alimentation du film: 4,5 m / min

Découpe de feuilles: lame de couteau, entraînement pneumatique

Largeur du rouleau de film: Max. 1800mm

Diamètre extérieur du rouleau de film : 260mm

Diamètre intérieur du rouleau de film : 76.2mm

Longueur de la feuille supérieure: 1100-1800mm (max) réglable

Le rouleau de film est placé sur le dessus, la découpe automatique du film;

Système                                  de commande pneumatique 1set

Source d’air requise: l’air comprimé doit être fourni par l’utilisateur final à l’entrée de la vanne d’arrêt.

Le vérin pneumatique est commandé par un boîtier de commande.

Dispositif de verrouillage de                                     sécurité 1set

Démarrage du bras rotatif et du convoyeur

La clôture de sécurité a pour fonction de coupure de courant lorsque la porte est ouverte. (Pour l’option de clôture de sauvegarde)

Système                                   de commande électrique 1set

Système de contrôle PLC, les couches d’emballage, les cycles d’emballage et le temps d’emballage supérieur.

8 programmes peuvent être configurés dans le système PLC pour différentes options d’emballage.

La commande de sécurité peut être ajoutée sur le programme de contrôle, ajouter un module d’extension PLC pour assurer la sécurité de la machine.

Le paramètre de fonctionnement peut être réglé sur l’écran tactile Siemens, plus pratique pour l’utilisation.

L’œil photo détectera automatiquement la hauteur de la palette.

Roulement pivotant entraînant le bras rotatif, positionnement de haute précision.

La vitesse d’entraînement du bras rotatif, du convoyeur à rouleaux, du levage du chariot de film est réglable individuellement, la vitesse de livraison du film est également réglable, alarme équipée pour la rupture du film.

La machine d’emballage est alimentée par une fonction de commutation pause / manuelle / automatique, afin d’assurer un meilleur fonctionnement.

La machine est équipée d’un voyant d’avertissement.

La machine est équipée d’une interface Ethernet, utilisée pour la sortie des informations connexes de la machine d’emballage (y compris la quantité de production, l’efficacité mécanique, les informations de défaut, etc.)
