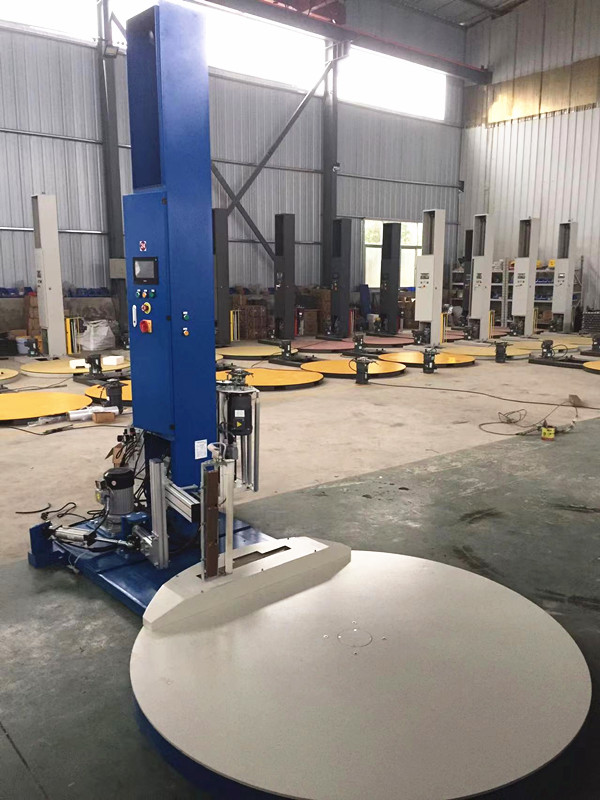

Emballeuse de palettes à plateau tournant automatique

L’emballeuse automatique de palettes de plateau tournant a une pince à film automatique et une unité de coupe sur la platine. La télécommande est disponible pour une meilleure automatisation.

L’emballage automatique de la platine peut être conçu avec une platine plate ou une platine avec des rouleaux motorisés. L’emballage complet et la découpe du film sont terminés automatiquement.


  Contacter maintenant
détails du produit

Cette emballeuse automatique de palettes est de type d’entrée de gamme pour une exigence d’emballage à haute efficacité. Il dispose d’une platine tournante et d’une pince à film automatique et d’une unité de coupe sur la platine, d’une livraison et d’une découpe automatiques du film de finition pour une meilleure automatisation.

L’emballage automatique de la platine peut être conçu avec une platine plate ou une platine avec des rouleaux motorisés. L’emballage complet et la découpe du film sont terminés automatiquement.

La platine M est disponible.


Paramètre de base

Taille de charge de palette (mm): 500-1100mm (L) * 500-1100mm (W) * 400-2400mm (H)

Diamètre du plateau tournant : 1650mm

Hauteur de la tour: 2700mm

Vitesse de la platine: 3-12rpm (réglable, démarrage et arrêt en douceur)

Roulement: Max 2000kgs

Poids de la machine: 750 kg

Alimentation: 220V, 50HZ, 1Phase (disponible)

Partie structure:  Tour + Platine + Chariot de film + Système de coupe de queue de film automatique

Portée de l’offre :

Tour

Hauteur: 2700mm.

Moteur de levage de chariot: marque chinoise.

Tour articulée pour une manipulation facile

Transport de films

Chariot de film à l’avant de la tour

Chariot de film pré-étirable motorisé 1: 3.5, moteur: marque chinoise; Puissance du moteur: 0.35kw

Entraînement de levage de chariot de film: entraînement en chaîne, bonne stabilité et haute fiabilité

Réducteur de conduite: réducteur à vis sans fin

Chariot de film de type ouvert, très facile à remplacer rouleau de film.

Film étirable: Épaisseur du film: 25μm; Largeur du film: 500mm; Diamètre intérieur: 76mm; Diamètre extérieur: 240mm.

Dispositif de roping sur chariot de film pour faire de la corde à partir du fond du film.

Platine

Diamètre: 1650mm, épaisseur de la plaque: 10mm;

Hauteur de la platine: 78mm du sol;

Moteur de rupture: marque chinoise, 0.37kw

Inserts de chariots élévateurs arrière et avant

Dispositif         de livraison de film

Lors de la finition de l’emballage étirable, le film sera coupé et serré automatiquement

Fil chauffant électrique pour couper le film, et la tête de film est enveloppée dans la palette avant la découpe.

Après la découpe du film, le caoutchouc de l’essuie-glace scelle le film sur la palette

Système      de contrôle

Schneider PLC, panneau de commande à écran tactile et onduleur. Panneau électrique à l’intérieur de la tour

Film coupé automatiquement après l’emballage terminé, et la tête du film est serrée avec des mâchoires pour l’emballage suivant

Emballage de palettes à partir de 100 mm au-dessus de la platine, retournement de film avant la finition de l’emballage pour renforcer l’emballage inférieur

Contrôle de la tension du film réglable

Vitesse de montée / descente du chariot réglable

Alarme lumineuse de la tour de sécurité
