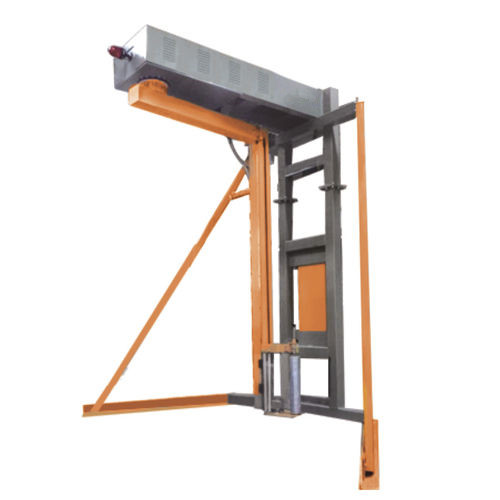

Banderoleuse à bras rotatif avec télécommande
Cette banderoleuse à bras rotatif est la meilleure solution pour les charges de palettes très lourdes/légères. L'enrubanneuse peut être installée sur un angle d'atelier, la palette peut être chargée au sol comme plate-forme.
Pince à film automatique et unité de coupe disponibles. Télécommande disponible.
La banderoleuse à bras rotatif tourne autour de la palette. La livraison de la tête de film et la coupe du film sont terminées manuellement. Une pince à film automatique et une unité de coupe peuvent être ajoutées en option.
Télécommande disponible.
Dimension palette : L1200 mm * L1200 mm * H1800 mm (y compris palette bois)
Max. poids : capacité au sol
La hauteur du convoyeur : N/A.
Hauteur d'enrubannage : max. 1600mm
Système d'entraînement du bras de roulement pivotant.
Démarrage/arrêt en douceur ; Positionner l'alignement des bras.
Construction de charpente en acier lourd.
Alimentation : 380 V / 3 Ph - 50 Hz
pression de travail : 6Bar
Consommation d'air : 1000 ml/min
Étendue de l'approvisionnement
Châssis principal de la machine
Châssis principal en structure triangulaire
La structure de support est montée à l'arrière du mât pour équilibrer le poids
Le bras rotatif est fixé sur le châssis se connectant au roulement d'orientation
Taille du cadre : (à confirmer par dessin)
Bras rotatif avec dispositif de distribution
Moteur de contrôle de fréquence avec frein
Vitesse du bras rotatif : n=15 tr/min (moteur à fréquence avec frein)
Deux limites de position équipées aux deux extrémités du bras rotatif
Chariot de film
Chariot de film pré-étiré de type porte ouverte, taux d'étirement 250 % (1 m à 3,5 m)
Entraînement du levage du chariot de film : entraînement par chaîne, bonne stabilité et grande fiabilité
Réducteur d'entraînement: réducteur à vis sans fin
Dispositif de livraison de chariot de film
L'interrupteur photoélectrique est installé sur le chariot de film, détection automatique de la hauteur de la palette
Moteur d'entraînement : moteur à courant alternatif, vitesse réglable
Mécanisme de suivi de la livraison des films
La livraison du film suit la rotation du bras rotatif, le commutateur de proximité contrôle le démarrage/l'arrêt du moteur de livraison du film pour suivre le bras rotatif
Système de contrôle pneumatique
Source d'air requise : l'air comprimé doit être fourni par l'utilisateur final à l'entrée de la vanne d'arrêt.
Le vérin pneumatique est contrôlé par un boîtier de commande.
