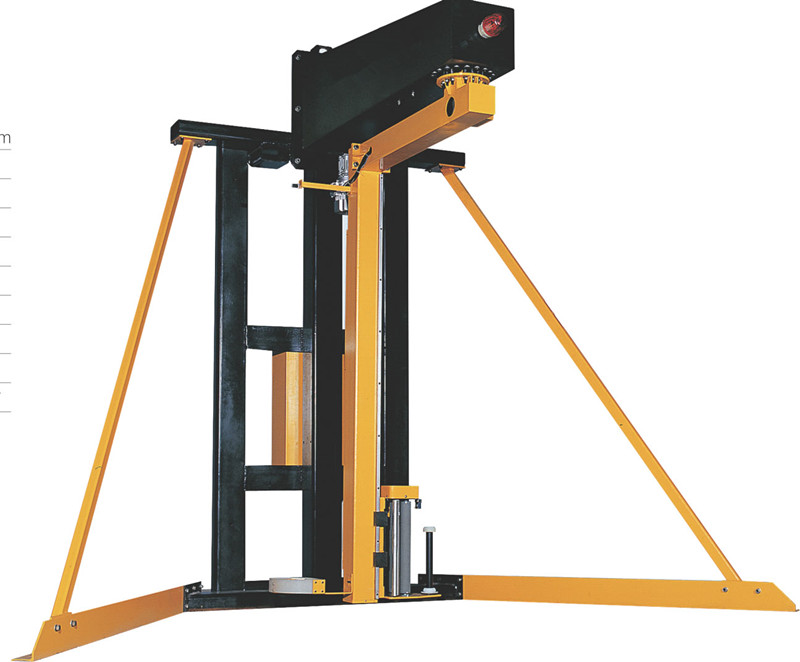

Emballeuse de palettes à bras rotatif semi-automatique

L’enveloppe extensible rotative à bras semi-automatique est le meilleur choix pour les charges lourdes, mais pas pour une efficacité à grande vitesse. Cette enveloppe peut être installée dans un coin d’usine pour économiser de l’espace et pour des raisons de sécurité. Il prend moins de place, très flexible pour différentes charges de palettes, légères ou lourdes, basses ou hautes.

Dimension de la palette: L1200 mm * L1200 mm * H1800 mm (y compris la palette en bois)

Poids max. : capacité du plancher

La hauteur du convoyeur : N/A.

Hauteur d’emballage: max. 1600mm

Système d’entraînement du bras de roulement pivotant.
Démarrage / arrêt progressif; Positionnez l’alignement des bras.

Construction lourde en acier de construction.
Puissance: 380 V / 3 Ph - 50 Hz
pression de service: 6Bar

Consommation d’air: 1000 ml / min

Cadre                                                               principal de la machine

Cadre principal en structure triangulaire, en tube d’acier carré, matériau: acier Q235

La structure porteuse est montée à l’arrière du mât pour l’équilibre du poids

Les bras rotatifs sont fixés sur le cadre de connexion avec un roulement à lame

Taille du cadre: (à confirmer par dessin)

Brasr otaire avec dispositif                               d’administration

Moteurde commande de réquence F avec frein

Puissance nominale: 1.1KW

Vitesse du bras rotatif: n = 15 tr / min (moteur de fréquence avec frein)

Deux limites de position équipées sur deux extrémités du bras rotatif

Film chariot

Chariot de film pré-étirable de type porte ouverte, rapport d’étirement de 250% (1m à 3,5m)

Entraînement de levage de chariot de film: entraînement en chaîne, bonne stabilité et haute fiabilité

Réducteur de conduite: réducteur à vis sans fin

Puissance du moteur: 0.37kw, marque chinoise

Dispositif de livraison de transport de film

L’interrupteur photoélectrique est installé sur le chariot de film, détection automatique de la hauteur de la palette

Moteur d’entraînement: moteur AC, vitesse réglable

Puissance nominale du moteur d’entraînement de livraison de film: 0.37KW

Mécanisme de suivi de la livraison du film

La livraison du film suivant la rotation du bras rotatif, l’interrupteur de proximité contrôle le démarrage/arrêt du moteur de distribution de film pour suivre le bras rotatif

Système de commande pneumatique

Source d’air requise: l’air comprimé doit être fourni par l’utilisateur final à l’entrée de la vanne d’arrêt.

Le vérin pneumatique est commandé par un boîtier de commande.
