Banderoleuse rotative à bras intégré

Flexible pour être intégré dans la chaîne de production.

Enrubannage haute efficacité sans queue de film.

Moins de consommation de film, plus d'automatisation.


  Contacter maintenant
détails du produit

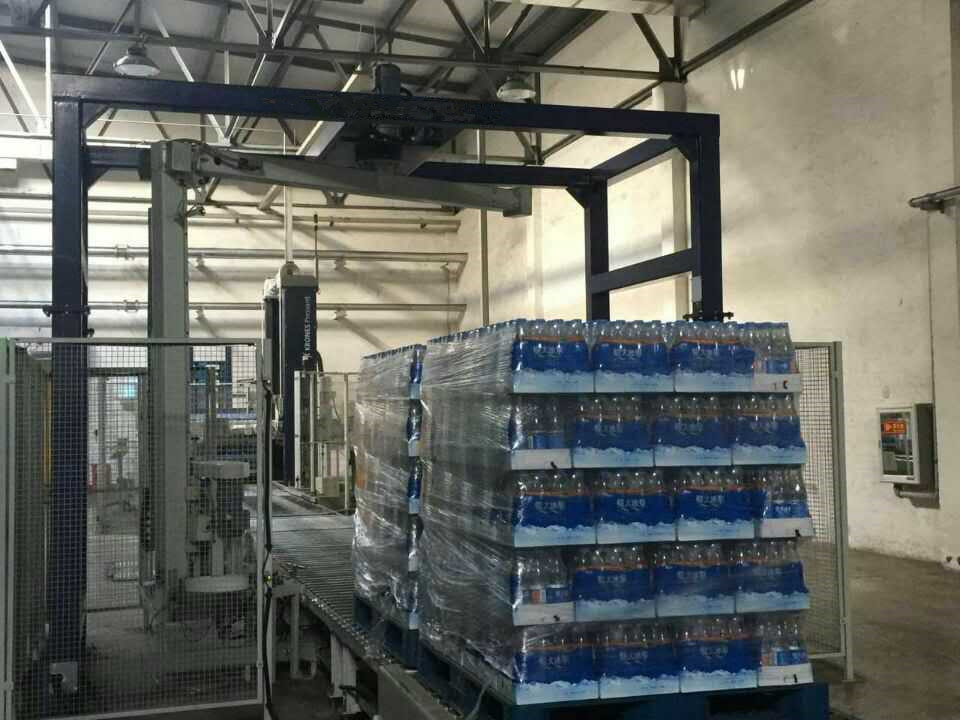

Banderoleuse à bras rotatif à intégrer dans une ligne de production automatique. La palette est transportée jusqu'à la position d'emballage par un convoyeur. Après avoir reçu le signal de la cellule photoélectrique du convoyeur, l'enrubanneuse démarre automatiquement la progression de l'enrubannage. La vitesse de rotation du bras peut être de 15 tr/min, 25 tr/min, 35 tr/min pour différentes exigences d'efficacité.

La palette est emballée propre et bien rangée. Meilleur choix pour l’emballage de stockage d’entrepôt automatique.

Étendue de l'approvisionnement

Cadre                                     principal de la machine

Cadre de type portique, en tube d’acier carré, matériau: acier Q235

La base du moteur d’entraînement est installée sur le cadre

Les bras rotatifs sont fixés sur le cadre de connexion avec un roulement à lame

Taille du cadre: (à confirmer par dessin)

Dispositif d’entraînement pour bras                                rotatif

Moteur de contrôle de fréquence avec frein

Vitesse du bras rotatif: n = 15 tr / min (moteur de fréquence avec frein)

Deux limites de position équipées sur deux extrémités du bras rotatif

Chariot de film                        ||            ||    |||

Chariot de film pré-étirable de type porte ouverte, rapport d’étirement 200% (1m à 3m)

Entraînement de levage de chariot de film: entraînement en chaîne, bonne stabilité et haute fiabilité

Réducteur de conduite: réducteur à vis sans fin

Dispositif                                 de livraison de transport de film

L’interrupteur photoélectrique est installé sur le chariot de film, détecte automatiquement la hauteur de la palette

Moteur d’entraînement: moteur AC, vitesse réglable

Puissance nominale du moteur d’entraînement de livraison de film: 0.37KW

Mécanisme de suivi de la livraison du film

La livraison du film suivant la rotation du bras rotatif, l’interrupteur de proximité contrôle le démarrage/arrêt du moteur de livraison de film pour suivre le bras rotatif

Dispositif                         d’alimentation et de découpe automatique de film

Lors de la finition de l’emballage étirable, le film sera coupé et serré automatiquement.

Lorsque la queue du film est libérée de la pince, le tireur d’air soufflera la queue du film vers le haut, puis la queue du film sera enveloppée par un film étirable et la maintiendra bien avec la palette pour s’assurer qu’aucune queue de film n’est produite.

La découpe thermofusible du film adopte un fil chauffant électrique pour couper le film.

Une fois le film coupé, le scellant à chaud scelle automatiquement la queue du film pour s’assurer qu’aucune queue de film ne sort.

Système                                  de commande pneumatique

Source d’air requise: l’air comprimé doit être fourni par l’utilisateur final à l’entrée de la vanne d’arrêt.

Le vérin pneumatique est commandé par un boîtier de commande.

Dispositif de verrouillage de sécurité                      ||      |||    |||

Démarrage du bras rotatif et du convoyeur

La clôture de sécurité a pour fonction de coupure de courant lorsque la porte est ouverte. (Pour l’option de clôture de sauvegarde)

Système                                    de contrôle électrique

Système de contrôle PLC, les couches d’emballage, les cycles d’emballage et le temps d’emballage supérieur.

8 programmes peuvent être configurés dans le système PLC pour différentes options d’emballage.

La commande de sécurité peut être ajoutée sur le programme de contrôle, ajouter un module d’extension PLC pour assurer la sécurité de la machine.

Le paramètre de fonctionnement peut être réglé sur l’écran tactile Siemens, plus pratique pour l’utilisation.

L’œil photo détectera automatiquement la hauteur de la palette.

Roulement pivotant entraînant le bras rotatif, positionnement de haute précision.

La vitesse d’entraînement du bras rotatif, du convoyeur à rouleaux, du levage du chariot de film est réglable individuellement, la vitesse de livraison du film est également réglable, alarme équipée pour la rupture du film.

La machine d'emballage est alimentée par une fonction de commutation d'emballage pause/manuel/automatique, afin d'assurer un meilleur fonctionnement.
