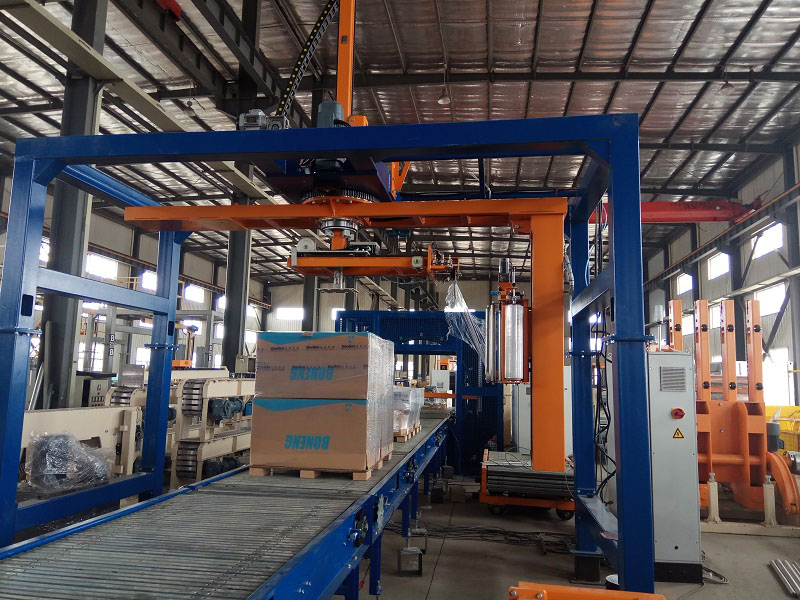

Emballage extensible rotatif à bras pour papier ondulé

L’emballage extensible rotatif à bras pour papier ondulé est conçu avec une unité de découpe et de serrage de film sur le dessus de la palette. L’unité de coupe et de serrage pressée sur la palette en tant qu’unité de plateau supérieur pour contenir la palette lors de l’emballage.

L’emballage peut être réglé pour envelopper la partie supérieure de la palette, en laissant le fond non emballé pour économiser du temps et de l’argent. C’est le meilleur choix pour la palette avec du carton ondulé.

L’emballage est étanche à la poussière, à l’humidité, à moindre coût d’emballage, améliore l’efficacité de l’emballage et réduit les pertes de produits pendant le transport.

Données technologiques :

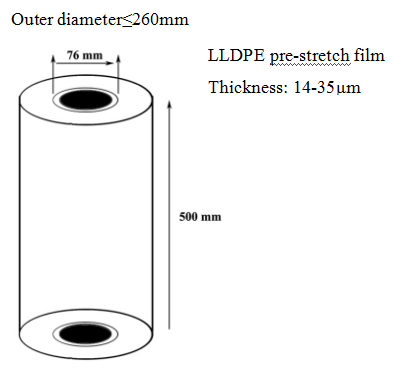

Matériau d’emballage:

Film d’emballage extensible:           Taille du noyau: 3 ''

Largeur du film:                    500mm

Diamètre:                     max 240mm

Épaisseur:                     14-35μm

Un rouleau de film étirable à fournir avec la machine pour l’essai

Utilité:

Air comprimé

Pression:            0.5-0.7 MPa

Point de rosée:          +2-+10°C  (7bar, +2-+10°C)

Filtre:              40 μm

Qualité de l’air :         air sans huile et sans  eau

Consommation d’air:    1000ml / min

Alimentation:       380V (+/- 10%)/3phase/50Hz (+/- 1Hz)

Puissance installée:      ≈2kw

Portée de l’offre

Cadre principal                                       de la machine 1set

Cadre de type portique, en tube d’acier carré, matériau: acier Q235

La base du moteur d’entraînement est installée sur le cadre

Les bras rotatifs sont fixés sur le cadre de connexion avec un roulement à lame

Taille du cadre: (à confirmer par dessin)

Dispositif d’entraînement pour bras                                 rotatif 1set

Moteur de contrôle de fréquence avec frein, Puissance nominale: 1.1KW

Vitesse du bras rotatif: n = 15 tr / min (moteur de fréquence avec frein)

Deux limites de position équipées sur deux extrémités du bras rotatif

Chariot de film                                              1set

Chariot de film pré-étirable de type porte ouverte, rapport d’étirement de 250% (1m à 3,5m)

Entraînement de levage de chariot de film: entraînement en chaîne, bonne stabilité et haute fiabilité

Réducteur de conduite: réducteur à vis sans fin

Puissance du moteur: 0.37kw

Dispositif de livraison de chariot de                                 film 1ensemble

L’interrupteur photoélectrique est installé sur le chariot de film, détecte automatiquement la hauteur de la palette

Moteur d’entraînement: moteur AC, vitesse réglable

Puissance nominale du moteur d’entraînement de livraison de film: 0.37KW, marque chinoise

Mécanisme de suivi de la livraison du film

La livraison du film suivant la rotation du bras rotatif, l’interrupteur de proximité contrôle le démarrage/arrêt du moteur de livraison de film pour suivre le bras rotatif

Dispositif d’alimentation et de découpe automatique de                           film 1ensemble

Lors de la finition de l’emballage étirable, le film sera coupé et serré automatiquement.

Film de découpe thermofusible: fil chauffant électrique pour couper le film.

Une fois le film coupé, le scellant à chaud scelle automatiquement la queue du film pour s’assurer qu’aucune queue de film ne sort.

Système                                   de commande pneumatique 1set

Source d’air requise: l’air comprimé doit être fourni par l’utilisateur final à l’entrée de la vanne d’arrêt.

Le vérin pneumatique est commandé par un boîtier de commande.

Système                                    de commande électrique 1set

Système de contrôle PLC pour contrôler les cycles d’emballage et le temps d’emballage supérieur.

Le paramètre de fonctionnement peut être réglé sur l’écran tactile, plus pratique pour l’utilisation.

L’œil photo détectera automatiquement la hauteur de la palette.

Entraînement de roulement pivotant, positionnement de haute précision.

La vitesse d’entraînement du bras rotatif, le levage du chariot de film sont réglables individuellement, la vitesse de livraison du film est également réglable, alarme équipée pour la rupture du film.

La machine est équipée d’un voyant d’avertissement.
