Applicateur d’angle en papier avec emballeuse de palette à bras rotatif

L’applicateur d’angle en papier avec emballeuse de palettes à bras rotatif est un système multifonctionnel. Il applique un coin de papier sur la palette 4 côtés lors de l’emballage. L’emballage principal a une unité de découpe et de serrage de film sur le dessus de la palette. L’unité de coupe a appuyé sur la palette en tant qu’unité de presse supérieure pour tenir la palette lors de l’emballage.

C’est le meilleur choix pour la palette avec du carton ondulé. L’emballage peut être placé sur la partie supérieure de la palette, en laissant le fond non emballé pour économiser du temps et de l’argent.

L’emballage est étanche à la poussière, à l’humidité, à moindre coût d’emballage, améliore l’efficacité de l’emballage et réduit les pertes de produits pendant le transport.

Données technologiques :

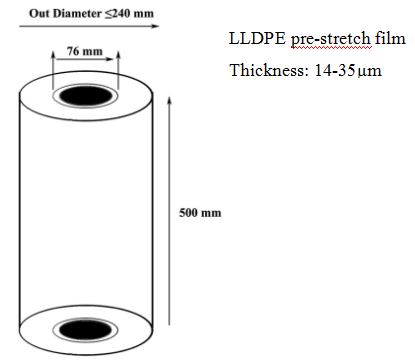

Matériau d’emballage:

Utilité:

Air comprimé

Pression:            0.5-0.7 MPa

Point de rosée:          +2-+10°C  (7bar, +2-+10°C)

Filtre:              40 μm

Qualité de l’air :         air sans huile et sans  eau

Consommation d’air:    1000ml / min

Alimentation:       380V (+/- 10%)/3phase/50Hz (+/- 1Hz)

Puissance installée:      ≈2.5kw

Portée de l’offre

Cadre principal                                     de la machine 1set

Cadre de type portique, en tube d’acier carré, matériau: acier Q235

La base du moteur d’entraînement est installée sur le cadre

Les bras rotatifs sont fixés sur le cadre de connexion avec un roulement à lame

Taille du cadre: (à confirmer par dessin)

Dispositif d’entraînement pour bras                                rotatif 1set

Moteur de contrôle de fréquence avec frein, puissance nominale: 1.5KW

Vitesse du bras rotatif: n = 15 tr / min (moteur de fréquence avec frein)

Deux limites de position équipées sur deux extrémités du bras rotatif

Chariot de film                                              1 set

Chariot de film pré-étirable de type porte ouverte, rapport d’étirement 200% (1m à 3m)

Entraînement de levage de chariot de film: entraînement en chaîne, bonne stabilité et haute fiabilité

Réducteur de conduite: réducteur à vis sans fin

Puissance du moteur: 0.37kw

Dispositif de livraison de transport de                                 film 1set

L’interrupteur photoélectrique est installé sur le chariot de film, détecte automatiquement la hauteur de la palette

Moteur d’entraînement: moteur AC, vitesse réglable

Puissance nominale du moteur d’entraînement de livraison de film: 0.37KW

Mécanisme de suivi de la livraison du film

La livraison du film suivant la rotation du bras rotatif, l’interrupteur de proximité contrôle le démarrage/arrêt du moteur de livraison de film pour suivre le bras rotatif

Dispositif                         d’alimentation et de découpe automatique de film 1set

Lors de la finition de l’emballage étirable, le film sera coupé et serré automatiquement.

Lorsque la queue du film est libérée de la pince, le tireur d’air soufflera la queue du film vers le haut, puis la queue du film sera enveloppée par un film étirable et la maintiendra bien avec la palette pour s’assurer qu’aucune queue de film n’est produite.

La découpe thermofusible du film adopte un fil chauffant électrique pour couper le film.

Une fois le film coupé, le scellant à chaud scelle automatiquement la queue du film pour s’assurer qu’aucune queue de film ne sort.

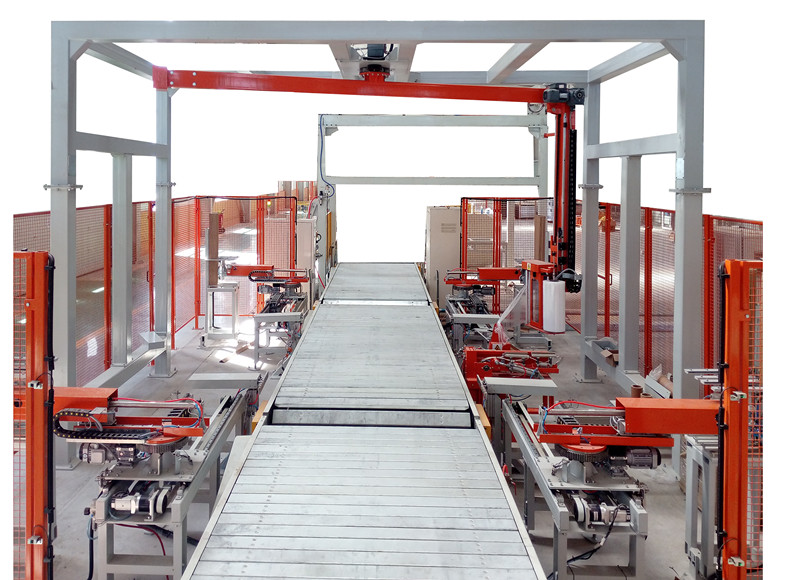

Applicateur                                    de coin papier 4sets

L’applicateur peut détecter la position de la palette, puis ajuster la position de l’installation. Le centre de travail doit être le même que l’emballage.

Détecte automatiquement la quantité de carton et alarme en cas de manque de matériau, de sorte que les cartons peuvent être alimentés manuellement;

Le carton doit être au même niveau sans angle;

Magasin de coin papier 2pcs pour chaque applicateur, alimentez le carton verticalement;

L’appareil doit être connecté à l’enveloppe principale afin que l’ensemble du système fonctionne automatiquement;

L’acheteur doit fournir les spécifications exactes du carton pour confirmation. Le positionnement du carton doit être basé sur le résultat net du tableau.

Spécification du carton

Dimension du coin du papier: W50mm×conomie5mm;

Hauteur du coin du papier: ≤1500mm;

Angle: 90±1 °

Système                                  de commande pneumatique 1set

Source d’air requise: l’air comprimé doit être fourni par l’utilisateur final à l’entrée de la vanne d’arrêt.

Le vérin pneumatique est commandé par un boîtier de commande.

Dispositif de verrouillage de                                     sécurité 1set

Démarrage du bras rotatif et du convoyeur

La clôture de sécurité a pour fonction de coupure de courant lorsque la porte est ouverte. (Pour l’option de clôture de sauvegarde)

Système                               de commande électrique 1set

Système de contrôle PLC, les couches d’emballage, les cycles d’emballage et le temps d’emballage supérieur.

8 programmes peuvent être configurés dans le système PLC pour différentes options d’emballage.

La commande de sécurité peut être ajoutée sur le programme de contrôle, ajouter un module d’extension PLC pour assurer la sécurité de la machine.

Le paramètre de fonctionnement peut être réglé sur l’écran tactile Siemens, plus pratique pour l’utilisation.

L’œil photo détectera automatiquement la hauteur de la palette.

Roulement pivotant entraînant le bras rotatif, positionnement de haute précision.

La vitesse d’entraînement du bras rotatif, du convoyeur à rouleaux, du levage du chariot de film est réglable individuellement, la vitesse de livraison du film est également réglable, alarme équipée pour la rupture du film.

La machine d’emballage est alimentée par une fonction de commutation pause / manuelle / automatique, afin d’assurer un meilleur fonctionnement.

La machine est équipée d’un voyant d’avertissement.

La machine est équipée d’une interface Ethernet, utilisée pour la sortie des informations connexes de la machine d’emballage (y compris la quantité de production, l’efficacité mécanique, les informations de défaut, etc.)
