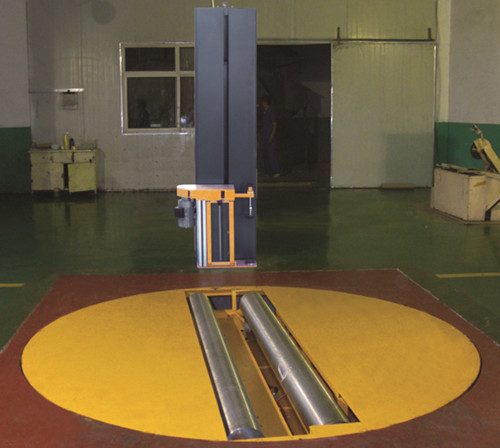

Enrouleur extensible à bobine souterraine

Enrouleur extensible de bobine de plateau tournant

L’emballage extensible à bobine de plateau tournant est conçu pour emballer des rouleaux de papier, de film, de tuyau trempé, de tissu de cordon et de matériaux similaires fabriqués dans des bobines. Il est idéal pour l’enroulement axial de la bobine sur le diamètre cylindrique puis le long de l’axe longitudinal. Cette machine enveloppe complètement la bobine pour un emballage résistant à l’humidité, à l’eau et à la poussière et protège les produits.

Données techniques

Diamètre du rouleau: 600-1500mm

Largeur du rouleau: 500-1600mm

Poids du rouleau: Max. 1500kg

Efficacité d’emballage: 20-30 rouleaux / H

Diamètre de la platine: 2000mm

Vitesse de la platine: 3-12rpm

Hauteur de la platine: 490mm

Poids de la machine: environ 900kgs

Alimentation: 380V, 3P, 50HZ

Dimension de la machine: 3090 (L) ×2000 (W) ×2200 (H) mm (à concevoir)

Matériel d’emballage: film étirable LLDPE.
Largeur du film : 500mm
Épaisseur du film: 17 - 35 microns
Rouleau de film interne Core Dia.: 76,2 mm
Rouleau de film extérieur Dia.: max. 240mm

Système de contrôle

Système de contrôle PLC, IHM facile à utiliser
Vitesse variable du plateau tournant de 3 à 12 tr/ min par changeur de fréquence
Vitesse de montée/descente variable du chariot
Bouton d’arrêt d’urgence poussoir-tir de sécurité

Transport de films

Système de pré-étirement alimenté jusqu’à 200% de la longueur du film

Vitesse de livraison du film par moteur d’entraînement CC séparé

Barre de danse de film avec sortie à vitesse variable

Platine

2000mm Diamètre structure tôle d’acier

Plateau tournant entraîné par roue en nylon.
Positionnement de l’alignement du plateau tournant
Démarrage/arrêt progressif
Entraînement par chaîne robuste
