Emballeuse extensible de palettes à plateau tournant avec convoyeur à rouleaux

L’emballeuse automatique de palettes de plateau tournant a une pince à film automatique et une unité de coupe sur la platine. La télécommande est disponible pour une meilleure automatisation.

L’emballage automatique de la platine peut être conçu avec une platine plate ou une platine avec des rouleaux motorisés. L’emballage complet et la découpe du film sont terminés automatiquement.

  Contacter maintenant
détails du produit

L’emballeuse automatique de palettes de plateau tournant a une pince à film automatique et une unité de coupe sur la platine. La télécommande est disponible pour une meilleure automatisation.

L’emballage automatique de la platine peut être conçu avec une platine plate ou une platine avec des rouleaux motorisés. L’emballage complet et la découpe du film sont terminés automatiquement.

Données technologiques :

Taille de charge maximale (mm)

1000 (L)×1200(W)×2400(H)mm

Efficacité de l’emballage

0-35 charges / heure

Vitesse de rotation de la platine

3-15 tours

Hauteur de la platine

500mm

Alimentation

380V 50HZ 3Phase

Capacité de charge maximale

2000kgs

Exigence d’emballage

La hauteur du fond d’emballage (début / fin) peut être réglable à partir de 90 mm

Ambiance de travail

Intérieur, température normale

Platine

Diamètre: 1800mm

Hauteur du mât

3300mm (à concevoir)


Matériau d’emballage

Wrapping material


Utilité:

Air comprimé

Pression:          0.5-0.6 MPa

Point de rosée:         +2-+10°C  (7bar, +2-+10°C)

Consommation d’air:    1000ml / min

Portée de l’offre

Platine tournante                                  1set

Diamètre de la platine: 1800mm

Hauteur de la platine: 500mm du sol

Diamètre du rouleau: 76mm, galvanisé

Distance centrale entre les rouleaux: 119mm

Entraînement par roulement à lame, moteur: SEW

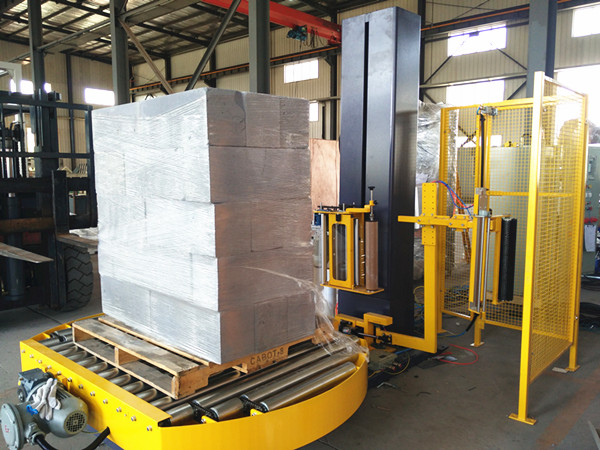

Rotating turntable

(Les images ci-dessus sont une référence pour les dents extérieures portant des lames)


Mât avec chariot de                              film 1 set

Chariot de film de type porte ouverte, pré-étirement jusqu’à 250% (1m à 3,5m)

Entraînement de levage de chariot de film: entraînement en chaîne, bonne stabilité et haute fiabilité

Réducteur de conduite: réducteur à vis sans fin

Chariot de film de type porte ouverte

Chariot de film et moteur de livraison de film: marque SEW;  puissance: 0.37kw

 film carriage

Dispositif d’alimentation et de découpe de                          film 1set

Lors de la finition de l’emballage étirable, le film sera coupé et serré automatiquement.

Lorsque la queue du film est libérée de la pince, le tireur d’air soufflera la queue du film vers le haut, puis la queue du film sera enveloppée par un film étirable et la maintiendra bien avec la palette pour s’assurer qu’aucune queue de film n’est produite.

La découpe thermofusible du film adopte un fil chauffant électrique pour couper le film.

Après la découpe du film, le pinceau passe sur la queue du film pour le rendre lisse.


Système                                     de contrôle 1set

Système de contrôle PLC avec écran tactile, 8 jeux de paramètres disponibles

Couper le film automatiquement une fois l’emballage terminé

Contrôle de la tension du film réglable; Vitesse de montée / descente du chariot réglable

Alarme lumineuse de la tour de sécurité

Bouton E-Stop, relais, interrupteur ON/OFF verrouillable inclus pour désactiver toute forme d’énergie

Ajoutez un sélecteur wrap/no wrap sur l’armoire pour le contournement de la palette.


 PLC control system
