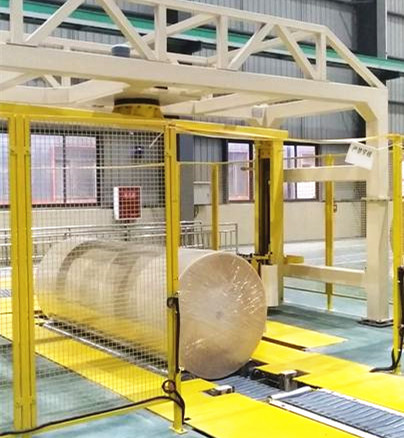

Enrouleur extensible à bobine de papier

L’emballage étirable à bobine enveloppe le rouleau de papier radialement ou complètement à des fins de stockage différentes. L’emballage étirable enroule le film étirable sur un rouleau de papier pour former une bonne protection pendant le transport ou le stockage.


  Contacter maintenant
détails du produit

L’emballage étirable à bobine enveloppe le rouleau de papier radialement ou complètement à des fins de stockage différentes. L’emballage étirable enroule le film étirable sur un rouleau de papier pour former une bonne protection pendant le transport ou le stockage.

Dispositif d’entraînement pour bras                               rotatif

Moteur de commande de réquence F avec frein

Puissance nominale: 3.5KW (à déterminer)

Vitesse du bras rotatif: 0-25rpm (moteur de fréquence avec frein)

Deux limites de position équipées sur deux extrémités du bras rotatif

Chariot                                                              de film pré-étirable

Chariot de film à double tête avec bras rotatif

Rotation du chariot Fim de 90 degrés après l’emballage axial, pour l’emballage radial

Chariot de film pré-étirable motorisé, rapport d’étirement 250% (1m à 3,5m)

Entraînement de levage de chariot de film: entraînement en chaîne, bonne stabilité et haute fiabilité

Réducteur de conduite: réducteur à vis sans fin

Puissance du moteur: 0.75kw * 2

Dispositif de livraison de transport de film

L’interrupteur photoélectrique est installé sur le chariot de film, détecte automatiquement la hauteur de la bobine

Chariot rotatif de 90 degrés pour envelopper radialement après emballage rotatif axialement

Moteur d’entraînement: moteur AC, vitesse réglable

Puissance nominale du moteur d’entraînement de livraison de film: 1.1KW * 2

Mécanisme de suivi de la livraison du film

La livraison du film suivant la rotation du bras rotatif, l’interrupteur de proximité contrôle le démarrage/arrêt du moteur de livraison de film pour suivre le bras rotatif

Dispositif d’alimentation et de découpe automatique de film

Lors de la finition de l’emballage étirable, le film sera coupé et serré automatiquement.

La découpe thermofusible du film adopte un fil chauffant électrique pour couper le film.

Après la coupe du film, les mâchoires de serrage maintiennent la tête du film pour la bobine suivante.

Composant pneumatique : marque FESTO

Système de contrôle P neumatic

Source d’air requise: l’air comprimé doit être fourni par l’utilisateur final à l’entrée de la vanne d’arrêt.

Le vérin pneumatique est commandé par un boîtier de commande.

Convoyeur

Longueur du convoyeur à lattes en V conçue en fonction de la dimension de la bobine

V-slat conveyor
