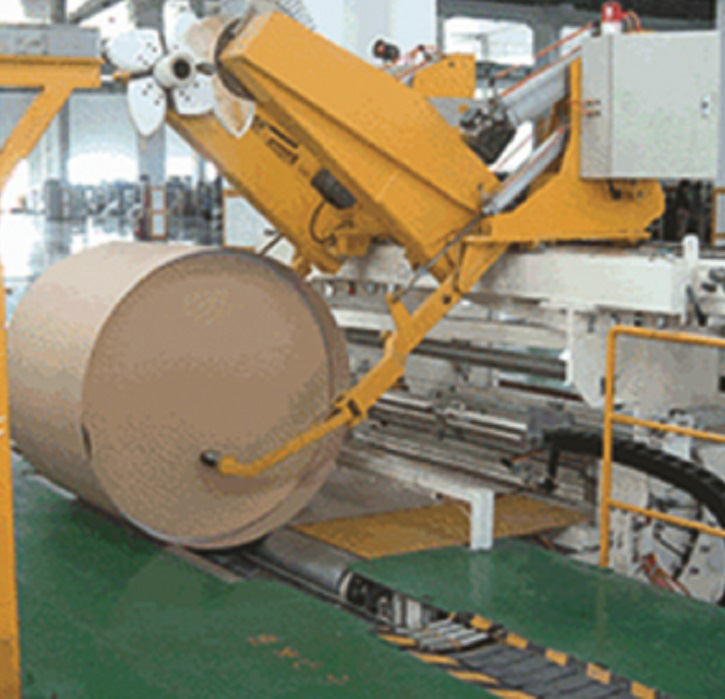

Emballage en papier kraft
L’emballage en papier kraft enveloppe le rouleau de papier avec du papier kraft. Plie le bord du papier kraft dans une forme régulière pour une bonne protection du papier.
La surface d’un rouleau de guidage en papier karft est galvanisée.
Système de contrôle de la tension du papier kraft, tension de contrôle magnétique.
L’emballage en papier kraft enveloppe le rouleau de papier avec du papier kraft. Plie le bord du papier kraft dans une forme régulière pour une bonne protection du papier.
La surface d’un rouleau de guidage en papier karft est galvanisée.
Système de contrôle de la tension du papier kraft, tension de contrôle magnétique.
Rouleau d’entraînement
Rouleau d’entraînement 2pcs, y compris un rouleau qui a moteur, épaisseur de chrome de surface 50um, diamètre Ф200mm.
Kicker de bobine pneumatique 1 réglé pour lancer la bobine hors de la position d’enveloppe après l’emballage.
Moteur conçu avec onduleur et frein.
Cadre de rouleau d’entraînement 1 ensemble
Le tuyau d’eau de refroidissement est connecté à l’entrée de la vanne d’arrêt et
outlet par l’utilisateur.
Emballagede papier radeau K et de film étirable
Support de déroulage en papier kraft
Matériau principal du cadre: acier au carbone
La surface d’un rouleau de guidage en papier karft est galvanisée.
Système de contrôle de la tension du papier kraft, tension de contrôle magnétique.
La tête d’arbre adopte la méthode de l’arbre gonflable.
Transport de films
Le moteur d’entraînement à courant alternatif correspond au rail de guidage du transport de film mobile à gauche ou à droite.
Conception de tête de film étirable mécanique avec tension de film de contrôle magnétique.
Dispositif de pliage Edge
Un ensemble de cadre de machine avec rail de guidage sphérique.
Bras pliant bord papier et support entraîné par 2 cylindres.
Deux roues en nylon et le système d’entraînement.
Le boîtier de commande pneumatique et les éléments.
Système électrique et de contrôle
Système de contrôle principal PLC pour tous les dispositifs d’emballage de rouleaux de papier.
Le système de contrôle est un système de contrôleur logique programmable (PLC) siemens série S7-1200 avec le progiciel correspondant, avec logiciel d’autorisation.
L’équipement principal du système de commande électronique comprend: l’IHM, l’armoire de commande PLC, l’armoire de commande d’alimentation, l’armoire d’onduleur, le boîtier de commande de terrain, le bouton d’arrêt d’urgence, la cellule photoélectrique, l’interrupteur de proximité, toutes sortes d’interrupteurs de commande et de lampes et d’alarme sonore, etc.
L’armoire de commande, l’armoire électrique sont installées en position de commande, le panneau de commande, le boîtier de commande et le bouton d’urgence, etc. sont inclus.
