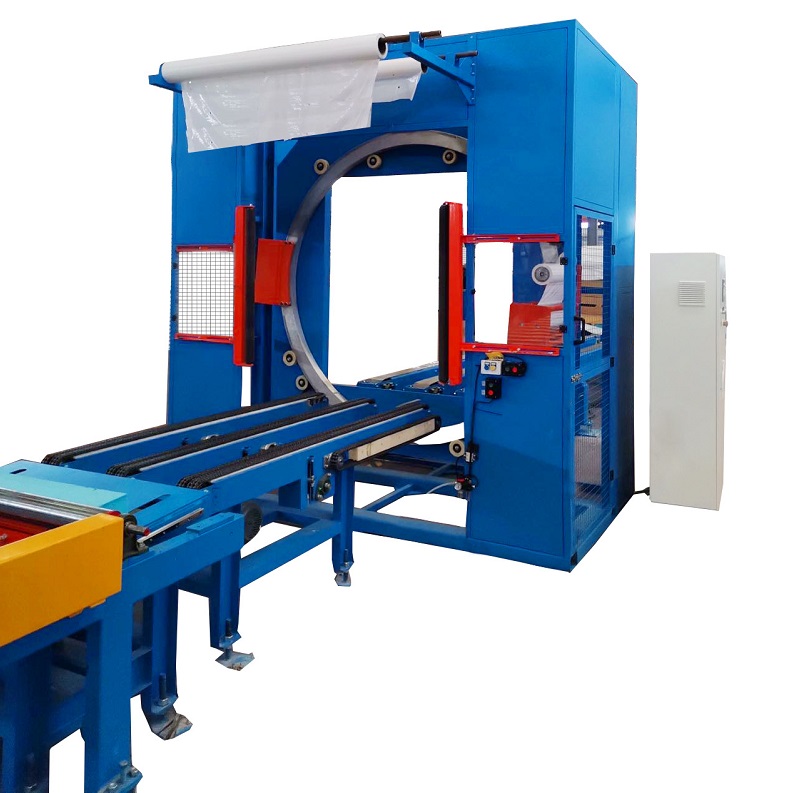

Enveloppe extensible à anneau horizontal
L'emballage à anneaux horizontaux enveloppe le tube ou la plaque qui est livré en position d'emballage par un convoyeur ou une plate-forme. Il est conçu pour la solution logistique des industries telles que les produits profilés, les fenêtres et les portes, les meubles, les plaques de plâtre, la laine de roche, etc.
L’enveloppe à anneau horizontal enveloppe le tube ou la plaque qui est livré en position d’emballage par un convoyeur ou une plate-forme. Il est conçu pour la solution logistique d’industries telles que les produits profilés, les fenêtres et les portes, les meubles, les plaques de plâtre, la laine de roche, etc.
L’emballage est étanche à la poussière, à l’humidité, à moindre coût d’emballage, améliore l’efficacité de l’emballage et réduit les pertes de produits pendant le transport.
Spécification
Diamètre intérieur de l'anneau tournant : 1800 mm
Dimension d'emballage : Largeur : 600-1220 mm ; Hauteur : 600-900 mm ; Longueur : 2 000 à 18 000 mm
Vitesse de rotation de l'anneau : max. 33 tours
Puissance moteur : bague tournante : 2.2kw 380V, 60HZ, 3phase
Consommation d'air : 10L/M
Anneau rotatif
Diamètre intérieur: 1800mm;
Vitesse de rotation: max. 33RPM, fréquence réglable
Moteur de boîte de vitesses: marque SEW, 2.2kw;
Transport de films
Chariot de film étirable mécanique
Largeur : 250 mm ; Taille du noyau : 3'' ;
Diamètre extérieur du rouleau de film : max 240 mm
Épaisseur du film : 14-35 μm
Système de contrôle
Système de contrôle électrique PLC, écran tactile
Vitesse de rotation de l’anneau contrôlée par l’onduleur
Vitesse du convoyeur d’entrée et de sortie contrôlée par l’onduleur
Les cycles de départ et de fin sont contrôlés par des photocellules
Unité de découpe et de transport de film automatique
Unité d’alimentation et de découpe de film automatique:
Tenez la tête du film pour l’alimentation;
Coupez automatiquement le film après l’emballage et maintenez le film pour la palette suivante;
Composants pneumatiques : marque Festo
Consommation d’air: 1000ml
Pression d’air: 0.4-0.6Mpa
Convoyeur à rouleaux d’alimentation et de sortie
Longueur du convoyeur : à concevoir.
Matériau du rouleau: acier au carbone galvanisé
Vitesse du convoyeur: 12m / min (max.) Vitesse fréquence réglable
Taille de convoyeur : 1000mm (à concevoir) ;
Largeur de transport effective: 1800mm;
